千曲川村山橋　低水護岸設計

長野県最大の河川・千曲川の、長野市村山地区（左岸）にて、堤防を保護するための低水護岸の設計を行いました。

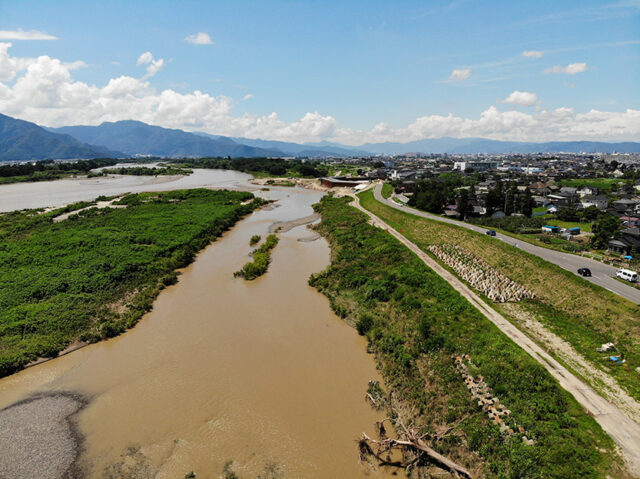

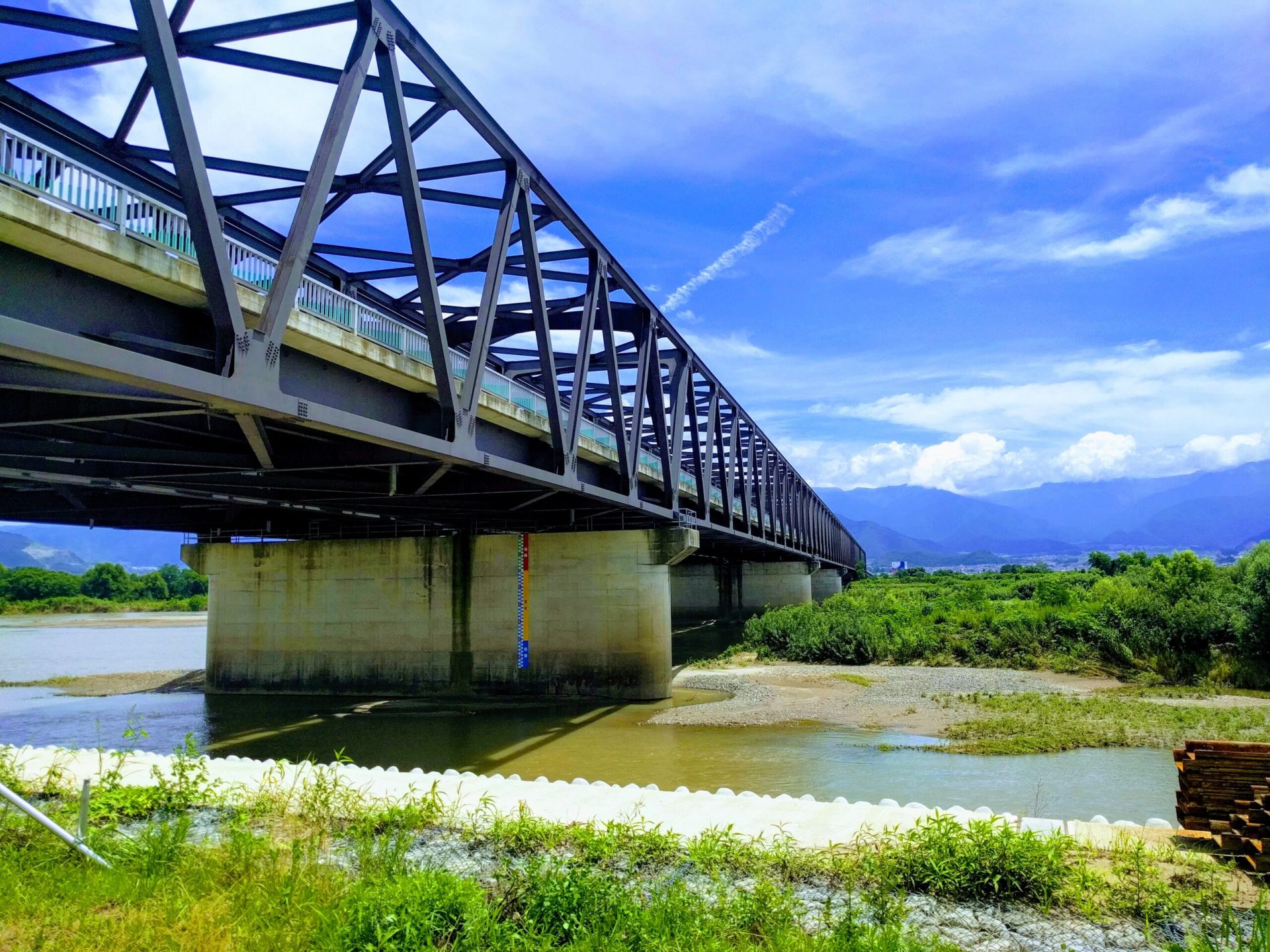

現地の様子

技術者のこだわり

県内を南から北に流れる大河川、千曲川。普段は悠々と流れるこの川も、洪水時には非常に大きな流量が流れ堤防に負荷がかかります。護岸を設計することで、洪水時にも堤防が破壊されるリスクが低減します。

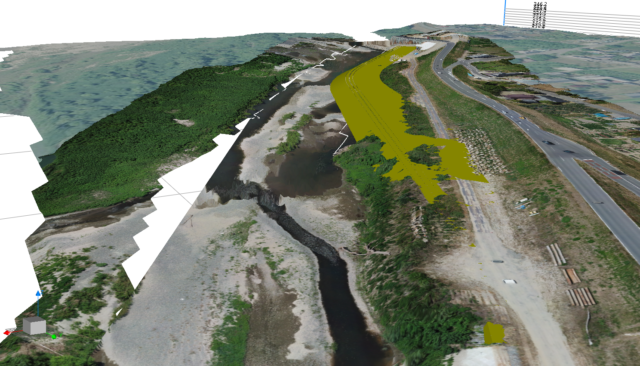

この業務では、BIM/CIMにチャレンジするため、現場でUAVレーザーにより点群データを取得→3次元現況地形を作成→護岸形状を3D化→地形と合わせて確認まで行いました。

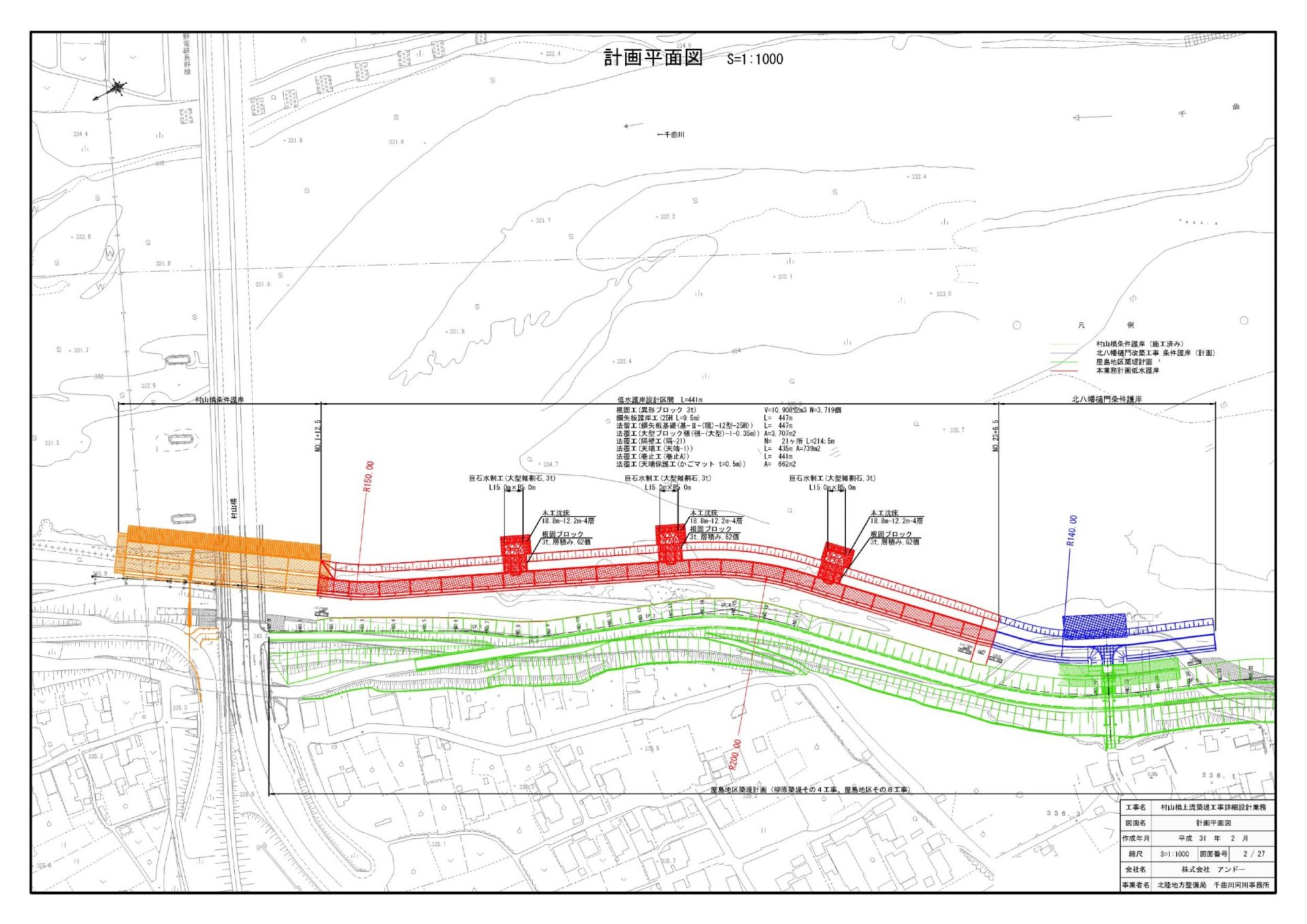

計画平面図

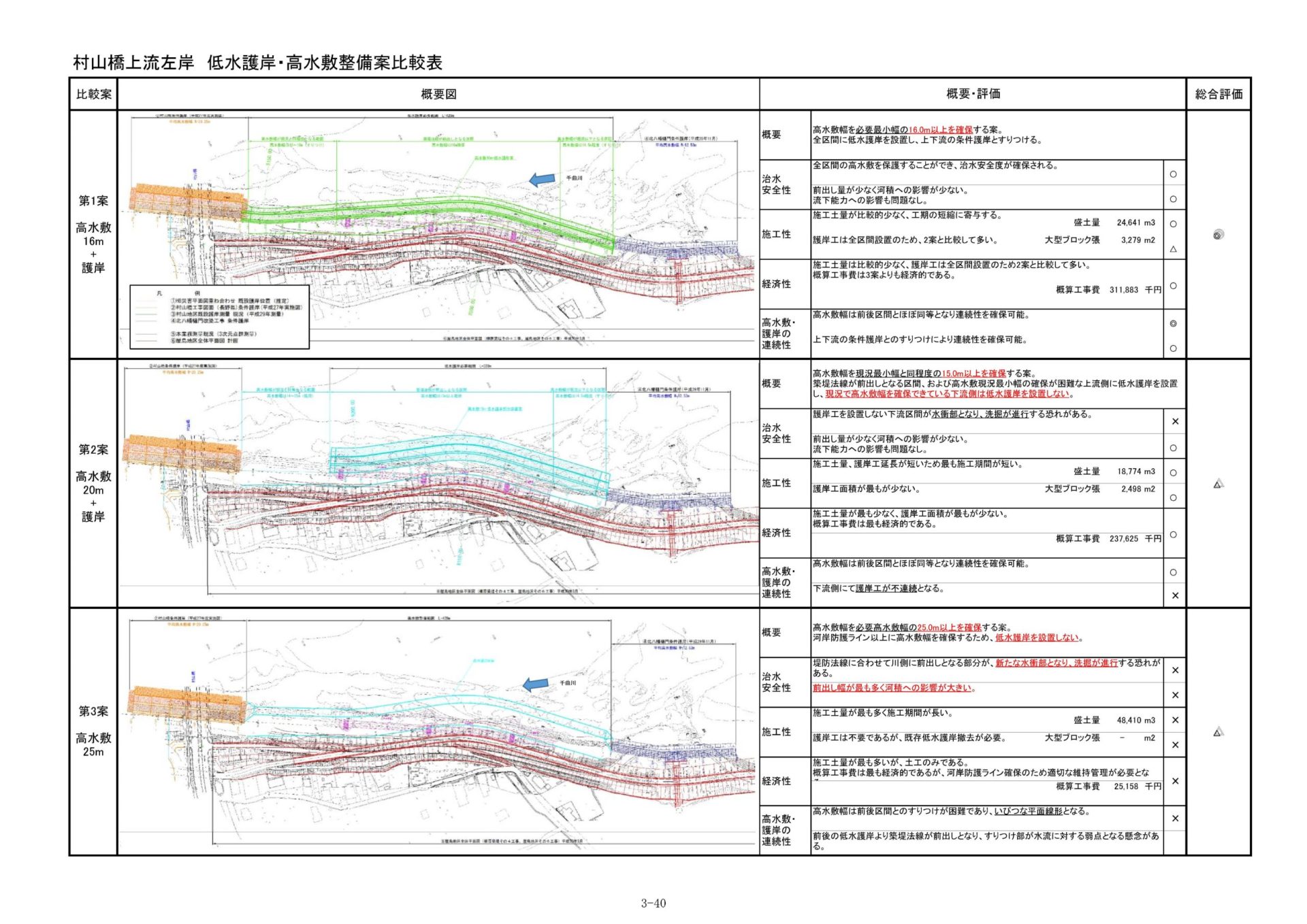

比較表

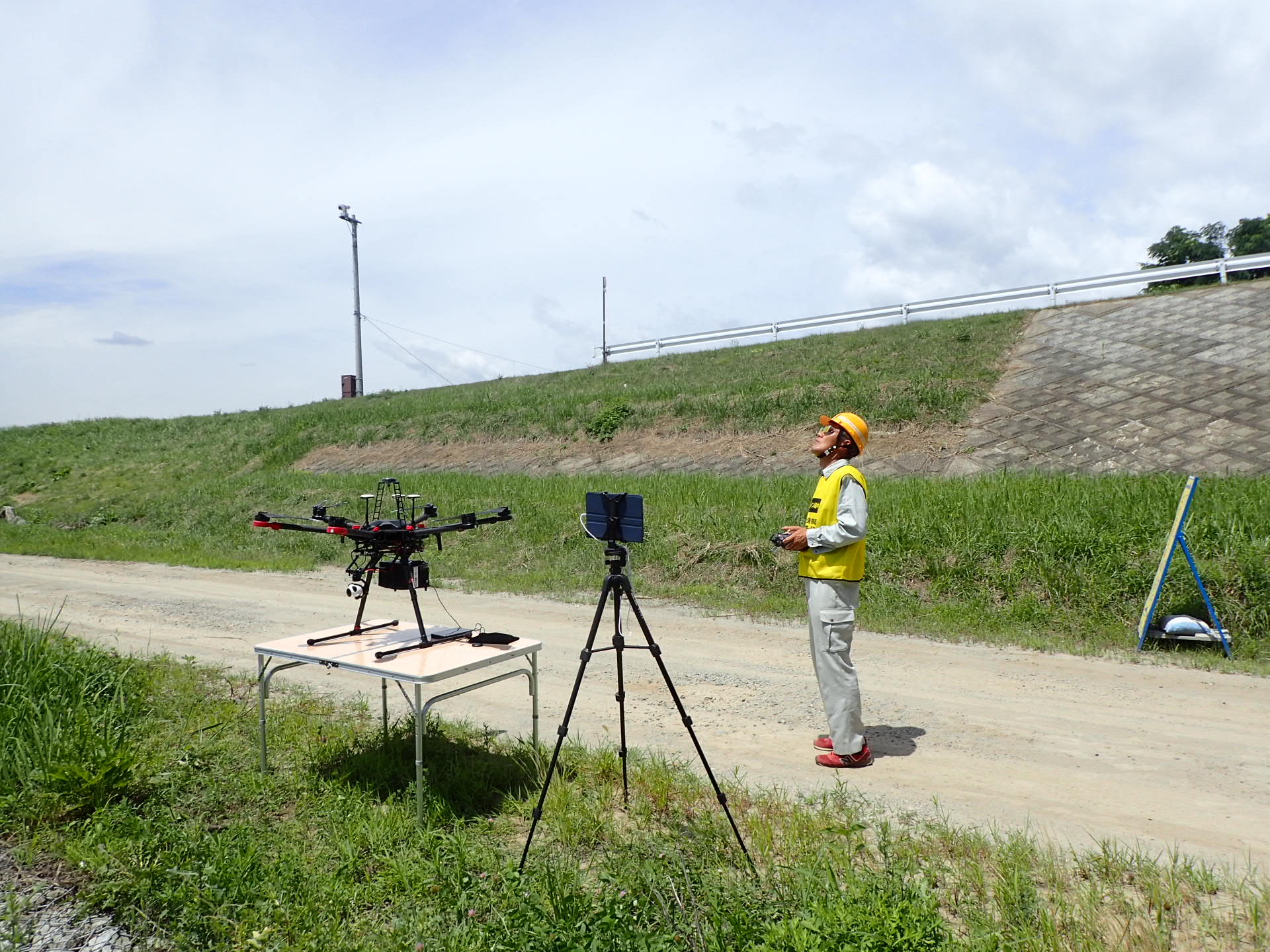

UAVレーザー測量

データ

所在地	長野県長野市村山
発注者	国土交通省北陸地方整備局千曲川河川事務所
業務期間	2018.04.10～2019.03.29
担当支店	松本
設計項目	護岸詳細設計　L=420m 浸透流解析　　一式平面交差点詳細設計（予備なし）　1箇所
概要	千曲川60.0k～61.0k付近左岸、村山橋条件護岸～北八幡樋門条件護岸間の低水護岸設計を行った。既存低水護岸には矢板護岸が現存するため、矢板の撤去・引き抜きについて堤防の質的安定性の検討を行い、矢板存置の可能性について検討を行った。低水護岸付近の地形情報が不足していたため、UAVおよびソナー搭載ボートによる深浅測量を実施し、3次元地形データを取得し、護岸・堤防のCIMモデルを作成した。
